2)角焊缝的尺寸限制
a角焊缝的焊脚尺寸
最小焊脚尺寸。角焊缝最小焊脚尺寸hfmin取1．5而(t——较厚焊件的厚度，单位mm)。但对于自动焊，最小焊脚尺寸可减小lmm；对T形连接的单面角焊缝应增加lmm。当焊件厚度小于或等于4mm时，最小焊脚尺寸应与焊件厚度相同。

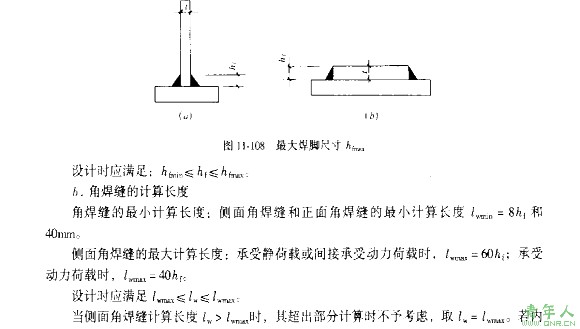

最大焊脚尺寸。角焊缝的最大焊脚尺寸hfmax=1．2‘(t——较厚焊件的厚度，图11—108)；但焊件(厚度为t)边缘的最大焊脚尺寸为(图11—108b)：当t≤6mm时，hfmax=t；当t>6mm时，hfmax=t —(1-2mm)。
计算长度限制。
3)其他构造要求
a．在直接承受动力荷载的结构中，角焊缝应采用平坡凸形(图11-106b)或凹面形(图11-106c)；对正面角焊缝焊脚尺寸的比例宜为1：15(长边顺内力方向)，对侧面角焊缝可为1：1。
b．当板件的端部仅采用两侧面角焊缝时，每条侧面角焊缝长度不宜小于侧面角焊缝之间的距离；同时两侧面角焊缝之间的距离不宜大于16t(t>12mm)或200mm(当t≤12mm)，t为较薄焊件厚度。
c．在搭接连接中，搭接长度不得小于焊件较小厚度的5倍，并不得小于25mm。
d．在次要构件或次要焊缝连接中，如计算所需的焊缝长度过小时，可采用断续角焊缝。断续角焊缝之间的净距不应大于15t(对受压构件)或30t(对受拉构件)，t为较薄焊件的厚度。
e．杆件与节点板的连接焊缝一般宜采用两面侧焊(图11-109a)，也可采用三面围焊 (图11-109b)；对角钢杆件还可采用L形围焊(图11-109c)。所有围焊的转角处必须连续计算长度限制。
