3．对接焊缝连接的构造和计算
(1)对接焊缝的构造
1) 对接焊缝的坡口形式，应根据板厚和施工条件按现行标准《手工电弧焊焊接头的基本形式与尺寸》和《埋弧焊焊接接头的基本形式与尺寸》的要求选用。

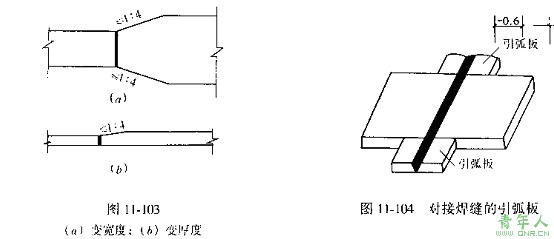

2) 在对接焊缝的拼接处：当焊件的宽度不同或厚度相差4mm以上时，应分别在宽度方向或厚度方向从一侧或两侧做成坡度不大于1／4的斜角(如图11-103)。
3) 对接焊缝的起点和终点，常因不能熔透而出现凹形焊口，为避免其受力而出现裂纹及应力集中，对于重要的连接，焊接时应采用引弧板，将焊缝两端引至引弧板上，然后再将多余的部分割除(图11-104)。
(2)对接焊缝的计算
1)对接焊缝的强度 《钢结构工程施工质量验收规范》对焊缝的质量检验标准分成三级：—、二级要求焊缝不但要通过外观检查，同时要通过X光或g射线的—、二级检验标准；三级则只要求通过外观检查。能通过—二级检验标准的焊缝，其质量为一、二级，焊缝的抗拉强度设计值相同；未通过一、二级检验标准或只通过外观检查的对接焊缝，其质量均属于三级，焊缝的抗拉强度设计值为焊件强度设计值的0．85倍。当对按焊缝承受压力或剪力时，焊缝中的缺陷对强度无明显影响。因此，对接焊缝的抗压和抗剪强度设计值均与焊件的抗压和抗剪强度设计值相同。
2)对接焊缝的计算
对接焊缝截面上的应力分布与焊件截面上的应力分布相同，按力学中计 算杆件截面；应力的方法计算焊缝截面的应力，并保证不超过焊缝的强度设计值。

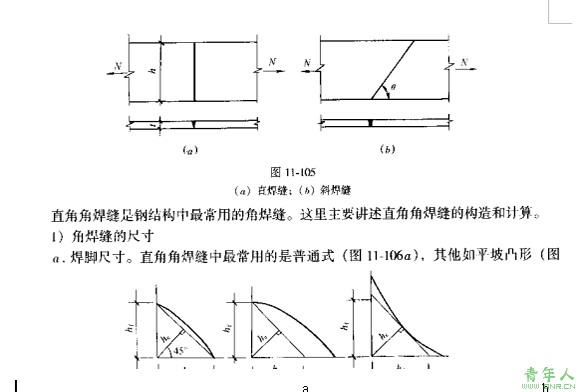

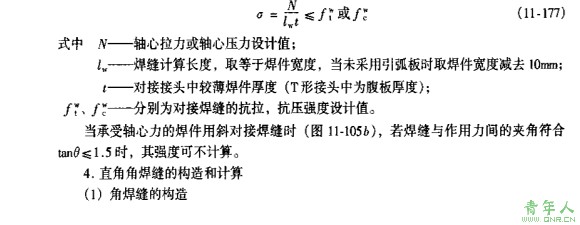

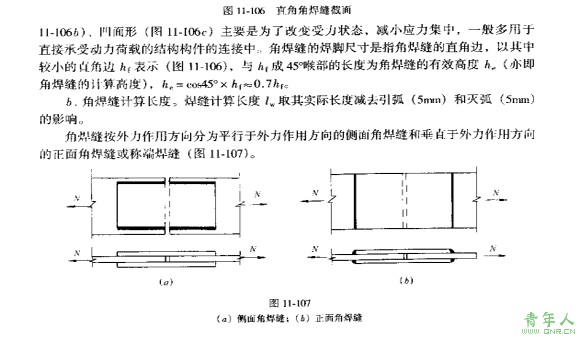

对接焊缝在轴向力(拉力或压力)作用下(图11—105a)，假没焊缝截面上的 应力是均匀分布的，按下式计算：
