2)构造要求：螺栓间距过大时，构件接触面不严密，当湿度较大时，潮气易侵入，使钢材锈蚀，故螺栓间距不能过大
3)施工要求：布置螺栓时，还要考虑用扳手拧螺栓的可能性。
根据上述三个方面的要求， 《钢结构规范》规定了螺栓排列的最大、最小容许距离
(见《规范》表8．3．4)。

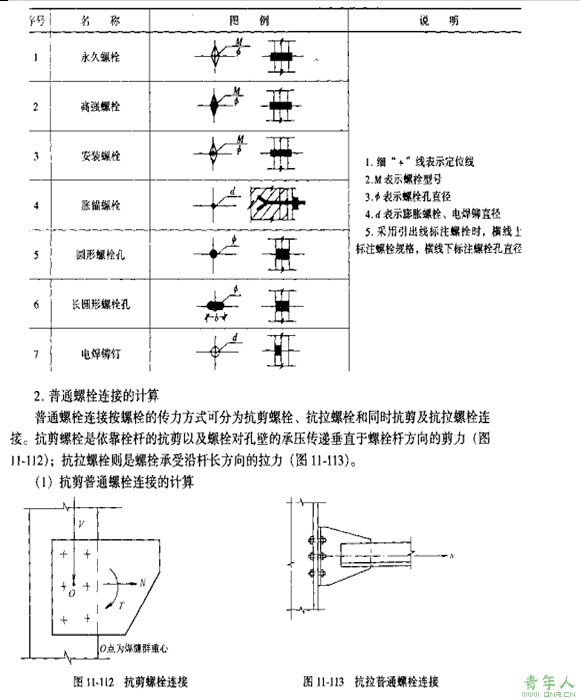

(3)螺栓及孔的图例
抗剪普通螺栓连接有五种可能的破坏形式：
a．当螺栓直径较小，板件较厚时，螺栓可能被剪断(图11—114a)；
b．当螺栓直径较大，板件相对较薄时，构件孔壁可能被挤压破坏(图11-114b)；
c．当栓孔对构件的削弱过大时，构件可能在削弱处被拉断(图11—114c)；
d．当螺栓杆过长时，螺栓杆可能发生过大的弯曲变形而使连接破坏(图11-114d)；
e．当端距过小时，板端可能受冲剪而破坏(图11—114e)。
上述五种情况中，后两种情况可以采取构造措施防止，如被连接构件板重叠厚度不大 于5倍的螺栓直径，可以避免螺栓过度弯曲破坏；端距不小于2倍螺栓的孔径，可以避免 构件端部板被剪坏。前三种情况则须通过计算来保证。
