3 ）腹板计算高度边缘的局部承压强度

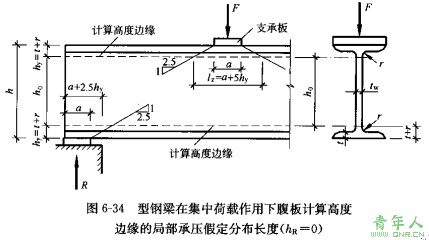

（ a ）腹板计算高度 h0 对轧制型钢梁：计算高度是指腹板与上、下两翼缘相接处两内弧起点间的距离（见图 6-34 ) , h0= h 一 2 （ t + r ) ；对焊接板梁：计算高度即为腹板高度，即 h0=hw。对用高强度螺栓连接的板梁： h0是上、下翼缘与腹板连接的最近两螺栓线间的距离。
（ b ）局部承压强度
当梁的翼缘受有沿腹板平面作用并指向腹板的集中荷载，且该荷载处又未设置支承加劲肋时，邻近荷载作用处的腹板计算高度边缘将受到较大的局部承压应力。为了避免该处腹板产生局部屈服，规范中要求按式（ 6-32 ）验算该处的承压强度：
式中（参阅图 6-35 ) F一一集中荷载，对动力荷载应乘以动力系数；
ψ― 用于重级工作制吊车梁时的集中荷载增大系数，取ψ=1 . 35 ; 对其他梁，ψ=1.0；
lz― 集中荷载在腹板计算高度上的假定分布长度，按式（ 6-33 ）计算：
式中 a ― 集中荷载沿梁跨度方向的支承长度，对吊车梁的轮压，可取 a=50mm ;
hy― 梁顶面至所计算的腹板计算高度边缘的距离；
hR― 轨道的高度，当无轨道时，hR=0。
当验算支座处腹板计算高度下边缘处的局部承压强度时，应取 F=R 和ψ=1 . 0 。集中反力 R 的假定分布长度应根据支座的具体位置确定，如图 6-34 所示的支座布置，可取lz=a+2.5hy。
