(2)冷拔钢丝
将钢筋施加强力，使其通过比其直径小的硬质合金拔丝模，就可拔成直径较细的钢丝。经多次冷拔后，钢丝的强度比原来提高很多，但塑性却降低。

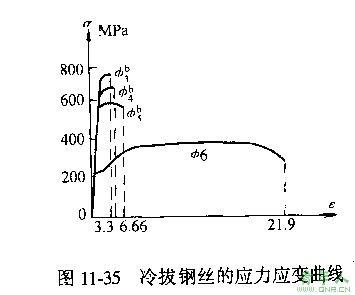

图11-35表示将φ6的I级钢筋经过三次冷拔到φ3钢丝的应力—应变曲线的比较。经过冷拔后，钢丝没有明显的流幅，强度虽然由260N／㎜2提高到750N／mm2，但延伸率却由21．9％降为3．3％。这种将I级钢经冷拔而成的钢丝称为冷拔低碳钢丝。
冷拉只能提高钢筋的抗拉强度，因此不宜作为受压钢筋，冷拔则可同时提高钢材的抗拉及抗压强度。
(3)冷轧带肋钢筋
冷轧带肋钢筋是将热轧圆盘条经过冷轧或冷拔减轻后，在其表面形成三面(或两面)有肋的钢筋，肋呈月牙形。
冷轧带肋钢筋属硬钢，无明显的屈服点，按其抗拉强度分为LL350、LL650、LL800三个强度等级。由于表面带肋，故增加了钢筋与混凝土之间的咬合力，具有良好的锚固性能。
LL550级的冷轧带肋钢筋，由于强度较低，主要用以代替I级光面钢筋，可用于板的受力筋或梁的架立筋中，直径一般为4～12mm。LL650级和LL800级的冷轧带肋钢筋，强度较高，可用于取代冷拔钢丝用于预应力中，小型构件中，直径一般为4～6mm。
上一页 [1] [2]
责任编辑：xiaohan
您现在的位置：
