5．钢筋材料的选用
钢筋混凝土材料中不宜采用强度过高的钢筋。这是因为混凝土的抗拉强度很低，若钢筋强度过高，则当混凝土中的拉应力超过抗拉强度而产生裂缝时，钢筋强度还远未屈服，致使钢筋强度不能充分发挥作用。钢筋的采用可参照下述规定：
(1)普通钢筋(普通钢筋系指用于钢筋混凝土结构中的钢筋和预应力混凝土结构中的非预应力钢筋)宜采用HRB400级和HRB335级钢筋，也可采用HPB235级和RRB400级钢筋。
(2)预应力钢筋宜采用高强的预应力钢绞线、钢丝，也可采用热处理钢筋。
对中、小型构件中的预应力钢筋，宜采用LL650级或LL800级冷轧带肋钢筋，也可采用甲级冷拔低碳钢丝。
(3)在钢筋混凝土结构中，轴心受拉和小偏心受拉构件的钢筋抗拉强度设计值大于300N／mm2时，仍应按300N／mm2取用。
(四)钢筋的混凝土之间的黏结力
钢筋混凝土构件在外力作用下，在钢筋与混凝土接触面上将产生剪应力，这种剪应力称为黏结力。
钢筋与混凝土之间的粘结力由以下三部分组成：
(1)由于混凝土收缩将钢筋紧紧握固而产生的摩擦力；
(2)由于混凝土颗粒的化学作用产生的混凝土与钢筋之间的胶合力；
(3)由于钢筋表面凹凸不平与混凝土之间产生的机械咬合力。
上述三部分中，以机械咬合力作用最大，约占总黏结力的一半以上。变形钢筋比光圆钢筋的机械咬合力作用大。此外，钢筋表面的轻微锈蚀也可增加它与混凝土的黏结力。

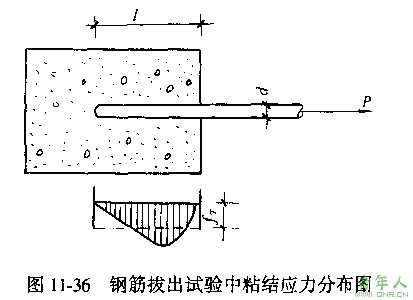

黏结力的测定通常采用拔出试验方法(图11-36)。将钢筋的一端埋人混凝土内，在另一端施加拉力将钢筋拔出，则粘结强度为：
式中 P——拔出力；
d——钢筋直径；
J——钢筋埋人长度。
根据拔出试验可知：
(1)粘结应力按曲线分布，最大粘结应力在离试件端头某一距离处，且随拔出力的大小而变化；
(2)钢筋锚入长度越长，拔出力越大，但埋入过长时则尾部的黏结应力很小，甚至为零；
(3)粘结强度随混凝土强度等级的提高而增大；
(4)带肋钢筋的黏结强度比光圆钢筋的大。根据试验资料，光圆钢筋的黏结强度为1．5～3．5N／mm2，螺纹钢筋的黏结强度为2．5～6．ON／mm2，其中较大的值系由较高的混凝土强度等级所得。
(5)在光圆钢筋末端做弯钩可以大大提高拔出力
责任编辑：xiaohan
您现在的位置：
