注册建筑师辅导：地下车库结构设计中的常见问题

来源：优易学 2011-1-12 13:11:29 【优易学：中国教育考试门户网】资料下载建筑书店

三、算例
　　某单层地下车库，柱网8×8m，层高3.4m，顶板覆土厚3m，顶、底板厚600，柱断面600×600，柱帽尺寸2.2×2.2×0.45，砼C30，边墙300厚，顶、底板和边墙的荷载如图4所示（图4见第6页），试计算边墙的内力及配筋。
　　解：下面分别按两种方法计算边墙的内力和配筋
　　方法一：仅考虑侧压力，外墙上、下端分别固定于顶、底板
　　方法二：既考虑侧压力又考虑垂直荷载，按等代框架计算。
　　两种方法的计算结果如表1所示。

　　　　　　　　　　　　　　　　　　　　表1：边墙内力、配筋对照表
　边墙上端内力、配筋边墙下端内力、配筋边墙跨中内力、配筋
　方法一 M＝－35.6As＝468 M＝－40.5As＝642 M＝19.10As＝450(构造)
　方法二 N＝392M＝－114.9 N＝392M=－116 N＝392M＝－58.4
　As＝1334 As＝1352 As＝600(构造)
　注：弯矩：kNm/m，轴力：kN/m，配筋：mm2/m
　由此可见是否考虑到垂直荷载的影响将对边墙内力及配筋产生重大影响，当垂直荷载较大时，方法一是严重偏于不安全的。
四、结束语
　　结构设计事关工程安全和经济的大局，正确选用符合结构实际的受力模型和参数是保证结构安全又杜绝设计浪费的关键所在。以上只是笔者总结了在设计过程中的个人看法，是否妥当，还望同行专家指正。
　本文得到了本院孙澄潮教授级高工的审阅和指导，特此致谢。

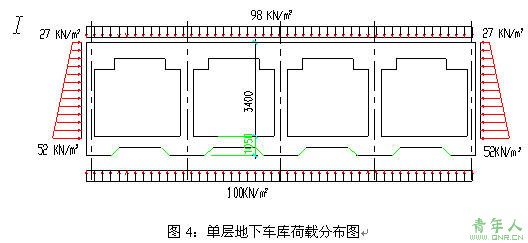

　图4：单层地下车库荷载分布图
