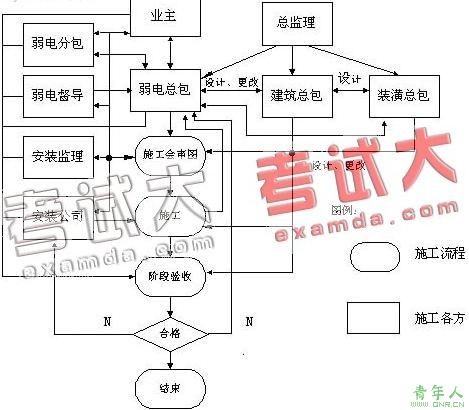

图1 弱电系统施工流程图
三、施工文档
施工过程中,由于用户需求变化、设计施工的更改、互相之间的协调等都需要通过各种表格进行记录(通常为工作联系单、会签单等),从而保证有据可查,责任清晰。
四、施工图纸的设计
施工图纸是施工安装单位进行施工的依据,它是对每个子系统设计方案实施的具体反映,一般在子系统细化设计方案的基础上进行施工图的设计、绘制。
1 施工图的设计编制步骤
(1)了解、分析、综合业主对每个子系统的需求,确定各类信息点的设置。(2)设计、编制施工图。(3)施工图送交有施工图设计出图资格的单位审查、确认并签章出图。施工图一般包括以下内容: ① 图纸目录:图纸的图别图号要求编号连续,暂缺的图纸在备注栏中应加以说明,新增图纸的图号也应该编号相连,保证图纸目录能够反映图纸的完整性。 ② 系统原理图。 ③ 施工与安装说明。 ④ 各楼层的平面施工图。
2 各子系统施工图的主要内容
下面对BA系统、背景音响和自动紧急广播系统、CATV系统、综合布线系统、智能卡系统及弱电间的施工图进行描述。 1)弱电间施工图弱电间施工图是弱电总包根据各个子系统对管线及在弱电间放置设备的要求而进行设计的,它包括各楼层弱电间线槽布置图(含各个桥架、线槽的物理尺寸及使用分配等);各楼层弱电间施工图(含各个方向的视图)。 2)综合布线系统(1)综合布线系统图:大厦数据系统(计算机)与语音信息系统的综合布线结构图。(2)管线安装说明:包括线缆的走向、线槽和分线盒的安装位置、桥架及线管的材料和材料说明、安装要求等。此外,对施工界面也要作必要的说明,例如,安装单位负责所有管道、出线盒、桥架和线槽等的安装,而弱电分包单位负责线缆穿线及布线系统相关设备的安装施工。(3)线槽安装详图:包括地面线槽、垂直线槽及线管的安装详细说明示意图。(4)各楼层管线平面图:表示地面线槽、垂直线槽、线管及信息终端的安装位置图。 3)背景音响/紧急广播系统(1)广播系统原理图:广播系统的控制中心和各广播分区的音源及扬声器、音控开关、楼层控制箱的分布等。(2)广播子系统强切换原理图:对需要配置若干子系统的广播系统、强切换原理图用于说明完成强切换的结构原理。(3)施工说明:扬声器、音控开关、楼层控制箱及管线的图例及安装说明。(4)各个楼层的公共广播平面图:包括各个楼层公共广播所需的管线、扬声器、楼层控制箱、音控开关的安装位置图。 4)CATV系统(1)系统原理图。(2)施工说明:终端面板安装高度要求,分支分配器箱、管道接地安装要求,供电要求等。(3)CATV终端安装要求:包括分支分配器安装的施工示意图、墙面及地面安装终端盒的示意图。(4)各楼层平面图:管线及终端面板的位置图。 5)智能卡系统(1)系统原理图:包括发卡系统、各子系统的网络结构,系统的主要配置,该系统与物业管理系统的互连。(2)施工说明:电源供电管线、RS-485总线的管线及门禁安装(电子门锁、读卡机等)说明。(3)各楼层平面图:管线及电子门锁、读卡机等的位置图。 6)BA系统(1)系统原理图:冷热源系统、空调系统(包括新风机组的控制、空调机组的控制)、通排风系统、变配电系统、照明控制、给排水系统、电梯的监测、与相关系统的通信联网和联动控制等方案。(2)施工说明:管线施工要求、主要设备的安装要求等。(3)各楼层平面图:管线及各类设备的位置图。
