(三)多层黏土砖房抗震构造措施
1．多层普通砖、多孔砖房，应按下列要求设置现浇钢筋混凝土构造柱(以下简称构造柱)：
震害调查分析和实验表明，在多层砌体房屋中，于适当部位设置钢筋混凝土构造柱，并和圈梁连接，使之共同工作，可以达到：增加砌体的延性和变形能力，且可提高砌体的抗侧能力和整体性、从而保证砌体房屋在大震下，裂而不倒。

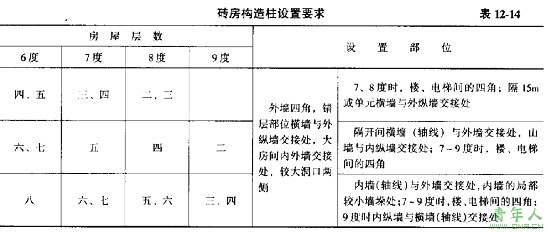

(1)构造柱设置部位，一般情况下应符合表12-14的要求。
(2)外廊式和单面走廊式的多层房屋，应根据房屋增加一层后的层数，按表12-14的要求设置构造柱，且单面走廊两侧的纵墙均应按外墙处理。
(3)教学楼、医院等横墙较少的房屋，应根据房屋增加一层后的层数，按表12-14的要求设置构造柱；当教学楼、医院等横墙较少的房屋为外廊式或单面走廊式时，应按2款要求设置构造柱，但6度不超过四层、7度不超过三层和8度不超过二层时，应按增加二层后的层数对待。
注：①大房间是指房间的长度大于7．2m的房间；
②大洞口是指：内横墙及外纵墙≥2．0m宽的洞口；
③对于外纵墙，查内外墙交接处已设置构造柱时，可有所放松，避免在一个不大的墙段内设置三个构造柱，施工难以先砌墙后浇构造柱；
④当房屋的层数较少时，如少于表12-14中的最小层数时，是否设置构造柱、规范不作要求；
⑤当房屋的层数、高度接近或达到表12-10条的上跟时，构造柱的数量和分布需要适当增加。
2．多层普通砖、多孔砖房屋的构造柱应符合下列要求：
(1)构造柱最小截面可采用240㎜×l80mm，纵向钢筋宜采用4φ12，箍筋间距不宜大于250mm，且在柱上下端宜适当加密；7度时超过六层、8度时超过五层和9度时，构造 柱纵向钢筋宜采用4φ14，箍筋间距不应大于200mm；房屋四角的构造柱可适当加大截面及配筋。
(2)构造柱与墙连接处应砌成马牙槎，并应沿墙高每隔500mm设2φ6拉结钢筋，每边伸入墙内不宜小于lm。
(3)构造柱与圈梁连接处，构造柱的纵筋应穿过圈梁，保证构造柱纵筋上下贯通。
(4)构造柱可不单独设置基础，但应伸人室外地面下500mm，或与埋深小于500mm 的基础圈梁相连。
(5)房屋高度和层数接近本节表12-10的限值时，纵、横墙内构造柱间距尚应符合下列要求：
1)横墙内的构造柱间距不宜大于层高的二倍；下部1／3楼层的构造柱间距适当减小；
2)当外纵墙开间大于3．9m时，应另设加强措施。内纵墙的构造柱间距不宜大于 4．2m。
