3.拉弯和压弯构件
拉弯和压弯构件的应用及截面形式。
拉弯和压弯构件是指同时承受轴心拉力或轴心压力及弯矩的构件,也称为偏心受拉或偏心受压构件。拉弯和压弯构件的弯矩可以由纵向荷载不通过构件截面形心的偏心引起,也可由横向荷载引起(图11-96)。
钢结构中常采用拉弯和压弯构件,尤其是压弯构件的应用更为广泛。例如单层厂房的柱、多层或高层房屋的框架柱、承受不对称荷载的工作平台柱、支架柱等。桁架中承受节间荷载的杆件则常是压弯或拉弯构件。

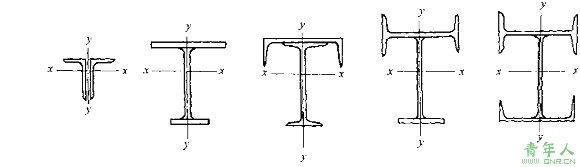

拉弯和压弯构件,当弯矩较小时,它们的截面形式与一般轴心受力构件截面形式相同(图11-96、图11-97);当弯矩较大时,应采用在弯矩作用平面内高度较大的截面。对于压弯构件,如只有一个方向的弯矩较大时(如绕x轴的弯矩),可采用如图11-97所示的单轴对称的截面形式,并使较大翼缘位于受压较大一侧。
