三、拉弯构件和压弯构件
1 ．类型
压弯构件常采用单轴对称或双轴对称的截面。当弯矩只作用在构件的最大刚度平面内时称为单向压弯构件，在两个主平面内都有弯矩作用的构件称为双向压弯构件。工程结构中大多数压弯构件可按单向压弯构件考虑。

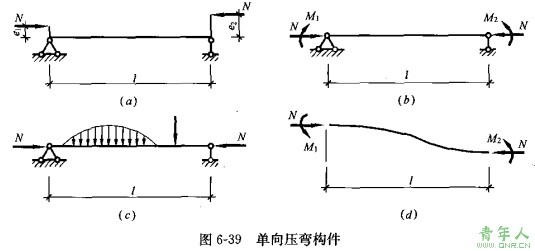

图 6-39 示常见的四种单向压弯构件。（ a ）图所示为偏心受压构件； （ b ）图所示为同时作用有轴心压力和端弯矩的构件，端弯矩来自相邻构件给予的转动约束，若端弯矩和轴心压力为按比例增加，则它也可看作是偏心受压构件，此时偏心距e=M/N，是一个常量； （c）图所示为同时承受横向荷载和轴心压力的构件。上述（ a ）、（ b ）和（e）图所示三种构件的端部都有支承，因而两端无垂直于杆轴的相对位移，杆端的剪力仅由弯矩所引起。无侧移框架的柱子属于这一类。（ d ）图所示的构件两端有垂直与杆轴的相对位移，杆端剪力由弯矩和轴心压力两者共同产生，有侧移框架的柱子就属于这一类。

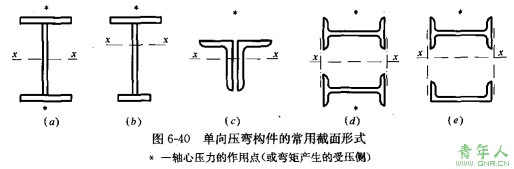

图 6 -4 。所示为单向压弯构件截面的常用形式（ a 图示焊接和热轧 H 型钢），当其所受弯矩有正、负两种可能且其大小又较接近时，宜采用双轴对称截面，否则宜用单轴对称截面，两者均应使弯矩作用于截面的最大刚度平面内。在实腹式构件中，弯矩作用平面内宜有较大的截面高度，使有较大的刚度而能抵抗更大的弯矩。在格构式构件中，应使截面的实轴与弯矩作用平面一致，调整其两分肢的间距可使具有抵抗更大的弯矩的能力。
对单向压弯构件，根据其到达承载能力极限状态时的破坏形式，应计算其强度、弯矩作用平面内的稳定、弯矩作用平面外的稳定和组成板件的局部稳定。当为格构式构件时还应计算分肢的稳定。为了保证其正常使用，则应验算构件的长细比。对两端支承的压弯构件，当跨中有横向荷载时，还应验算其挠度。对拉弯构件，一般只需计算其强度和长细比，不需计算其稳定。但在拉弯构件所受弯矩较大而拉力较小时，由于作用已接近受弯构件，就需要验算其整体稳定；在拉力和弯矩作用下出现翼缘板受压时，也需验算翼缘板的局部稳定。这些当由设计人员根据具体情况加以判定。
