六、钢筋混凝土单层厂房
(一)单层厂房的结构类型
单层厂房是各类厂房中最基本的、应用最普遍的一种；，它对各种类型的工业生产有较大的适应性，如冶金和机械工业工厂中的轧钢、炼钢，铸造，锻压、金工、装配等车间，往往设有较重的机械和设备，产品较重且轮廓尺寸较大，因而大多采用单层厂房结构。单层厂房按其主要承重结构的材料分，有混合结构、钢结构和钢筋混凝土结构。厂房内无吊车或吊车起重量不超过50kN、跨度在15m以内、柱顶标高在5m以内， 无特殊工艺要求的小型厂房，可采用混合结构(砖柱、钢筋混凝土屋架、木屋架或轻钢屋架)。当吊车吨位在250kN(中级工作制)以上、跨度大于36m的大型厂房或有特殊工艺要求的厂房(如设有100kN以上锻锤的车间以及高温车间的特殊部位等)，一般采用钢屋架、钢筋混凝土柱或全钢结构。其他大部分厂房均可采用钢筋混凝土结构。而且，目前除特殊情况外，均采用装配式钢筋混凝土结构。
单层厂房按主要结构的受力形式分有排架结构和刚架结构。

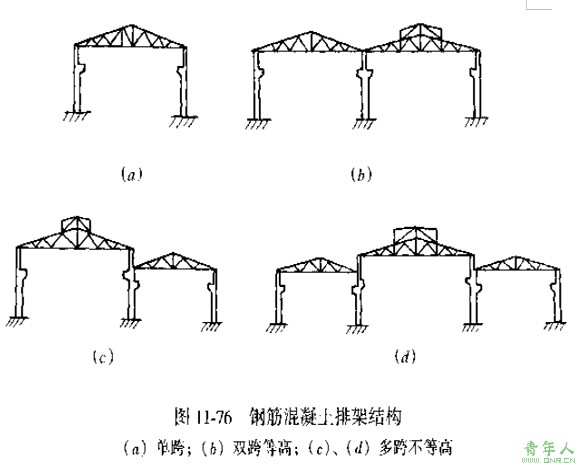

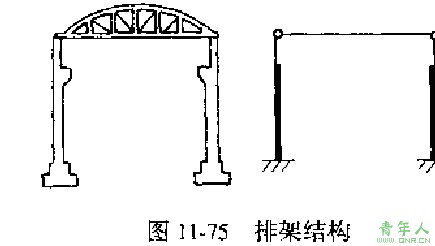

钢筋混凝土排架结构是由屋面梁或屋架、柱和基础所组成。柱与屋架铰接，而与基础刚接(图11-75)。根据厂房工艺和使用要求的不同，排架结构可做成等高(图11-76b)、不等高(图11-76c、d)等形式。钢筋混凝土排架结构的刚度大，耐久性和防水性好，施工方便，目前大多数厂房均采用这一类结构。它的跨度可达30多米，高度可达20多米，吊车吨位可达1500kN甚至更大。

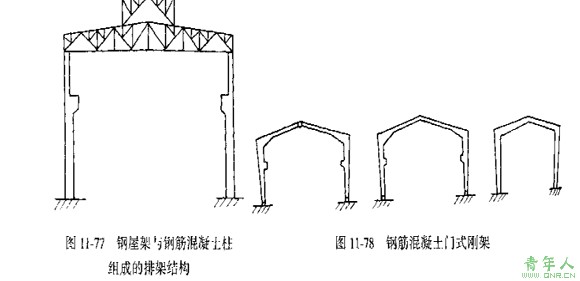

图11—77为钢屋架与钢筋混凝土柱组成的排架结构，它一般用于跨度较大的厂房。当以砖墙或砖垛代替钢筋混凝土柱时，则为砖排架结构，一般用于轻型厂房， 目前常用的刚架结构是装配式钢筋混凝土门式刚架：它是由梁或屋架与柱刚接为同一构件，柱与基础一般为铰接，使基础不受弯矩，减少基础用料，同时也可减少基础变形对结构的影响，图11—78为钢筋混凝土三铰、两铰及无铰门式刚架。
