(四)梁柱节点

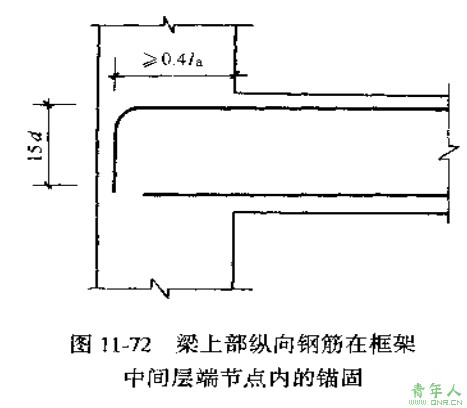

(1)框架梁上部纵向钢筋伸入中间层端节点的锚固长度，当采用直线锚固形式时，不应小于la，且伸过柱中心线不宜小于5d，d为梁上部纵向钢筋的直径。当柱截面尺寸不足时，梁上部纵向钢筋应伸至节点对边并向下弯折，其包含弯弧段在内的水平投影长度不应小于0.4la，包含弯弧段在内的竖直投影长度应取为15d(图11-72)，la为《混凝土规范》第9．3．1条规定的受拉钢筋锚固长度。
框架梁下部纵向钢筋在端节点处的锚固要求与《混凝土规范》第10．4，2条中间节点处粱下部纵向钢筋的锚固要求相同。
(2)框架梁或连续梁的上部纵向钢筋应贯穿中间节点或中间支座范围(图11-73)，该钢筋自节点或支座边缘伸向跨中的截断位置应符合《混凝土规范》第10．2．3条的规定。
框架梁或连续梁下部纵向钢筋在中间节点或中间支座处应满足下列锚固要求：
1)当计算中不利用该钢筋的强度时，其伸入节点或支座的锚固长度应符合《混凝土规范》第10．2．2条中V>0.7 ft bho时的规定；
2)当计算中充分利用钢筋的抗拉强度时，下部纵向钢筋应锚固在节点或支座内。此时，可采用直线锚固形式(图11-73a)，钢筋的锚固长度不应小于《混凝土规范》第 9．3．1条确定的受拉钢筋锚固长度；下部纵向钢筋也可采用带900弯折的锚固形式(图11-73b)。其中，竖直段应向上弯折，锚固端的水平投影长度及竖直投影长度不应小于《混凝土规范》第10．4．1条对端节点处梁上部钢筋带900弯折锚固的规定；下部纵向钢筋也可伸过节点或支座范围，并在梁中弯矩较小处设置搭接接头(图11-73c)。
3)当计算中充分利用钢筋的抗压强度时，下部纵向钢筋应按受压钢筋锚固在中间节点或中间支座内，此时，其直线锚固长度不应小于0.7la；下部纵向钢筋也可伸过节点或支座范围，并在梁中弯矩较小处设置搭接接头。
图11-73 梁下部纵向钢筋在中间节点或中间支座范围的锚固与搭接
(a)节点中的直线锚固；(b)节点中的弯折锚固；(c)节点或支座范围外的搭接
