(三)墙梁
(1)墙梁包括简支墙梁、连续墙梁和框支墙梁。可划分为承重墙梁和自承重墙梁。

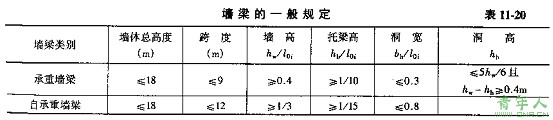

(2)采用烧结普通砖和烧结多孔砖砌体和配筋砌体的墙梁设计应符合表11—20的规定。墙梁计算高度范围内每跨允许设置一个洞口；洞口边至支座中心的距离ai；，距边支座不应小于0．15loi，距中支座不应小于0．07 loi 。对多层房屋的墙梁，各层洞口宜设置在相同位置，并宜上、下对齐。
注：①采用混凝土小型砌块砌体的墙梁可参照使用；
②墙体总高度指托梁顶面到檐口的高度，带阁楼的坡屋面应算到山尖墙1／2高度处；
③对自承重墙梁，洞口至边支座中心的距离不宜小于loi/10，门窗洞上口至墙顶的距离不应小于0．5m；
④hw——墙体计算高度，按图11—24及其说明取用；
hb——托梁截面高度；
loi——墙梁计算跨度，按图11-24及其说明取用；
bh——洞口宽度；
hh——洞口高度，对窗洞取洞顶至托梁顶面距离。

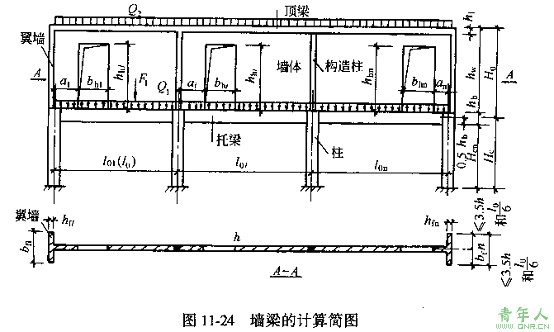

(3)墙梁的计算简图应按图11-24采用。各计算参数应按下列规定取用：
1)墙梁计算跨度l0(l0i)，对简支墙梁和连续墙梁取1．1ln(1．1lni)或lc(lci)两者的较小值；ln(lni)为净跨，lc(lci)为支座中心线距离。对框支墙梁，取框架柱中心线间的距离lc(lci)；
2)墙体计算高度hw取托梁顶面上一层墙体高度，当hw>l0时，取hw=l0(对连续墙梁和多跨框支墙梁，l0取各跨的平均值)；
3)墙梁跨中截面计算高度H0，取 ；
4)翼墙计算宽度bf，取窗间墙宽度或横墙间距的2／3，且每边不大于3．5h(h为墙体厚度)和l0／6；
5)框架柱计算高度Hc。，取 ； 为框架柱的净高，取基础顶面至托梁底面的距离。
