(五)弹性方案单层房屋的静力计算
1．计算简图
对于弹性方案单层房屋，在荷载作用下，墙柱内力可按有侧移的平面排架计算，不考虑房屋的空间工作，计算简图按下列假定确定：
(1)屋架或屋面梁与墙柱的连接，可视为可传递垂直力和水平力的铰，墙、柱下端与基础顶面为固定端连接。
(2)将屋架或屋面大梁视作刚度为无限大的水平杆件，在荷载作用下，不产生拉伸或压缩变形。
根据上述假定，计算简图为铰接平面排架。
2．内力计算
(1)先在排架上端加一假想的不动铰支座，成为无侧移的平面排架，算出在荷载作用下该支座的反力及，画出排架柱的内力图。
(2)将柱顶支座反力及反方向作用在排架顶端，算出排架内力，画出相应的内力图。
(3)将上述两种计算结果叠加，假想的柱顶支座反力尺相互抵消，叠加后的内力图即为弹性方案有侧移平面排架的计算结果。

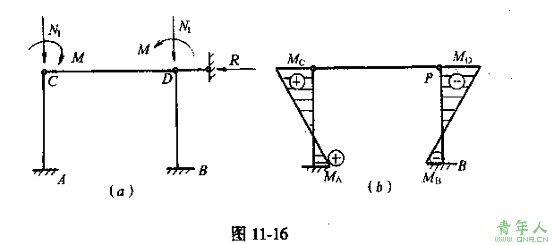

(4)内力计算(图11—16)
1)屋盖荷载
屋盖荷载N1作用点对砌体重心有偏心矩e1，所以柱顶作用有轴向力N1和弯矩M=N1·e1。由于荷载对称，柱顶无位移，假想柱顶支座反力R=0。
2)风荷载
屋盖结构传来的风荷载以集中力作用于柱顶，迎风面风载为W1，背风面为W2，
见(图11-17a)。
将图11-17(b)与图11-17(c)两种情况所得的弯矩图11-17(d)与图11-7(e)叠 加，即可得排架弯矩图11—17(f)。
