(四)刚性方案房屋的静力计算
1．单层房屋承重纵墙
(1)计算单元、计算简图和荷载
对有门窗洞口的外纵墙，可取一个开间的墙体作为计算单元。对无门窗洞口的纵墙，可取1．0m墙体作为计算单元。

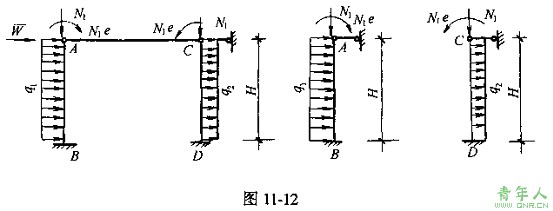

在竖向和水平荷载作用下，可将墙上端视作为不动铰支座支承于屋盖，下端嵌固于基础顶面的竖向构件，计算简图见图11—12。
作用于排架上的竖向荷载(包括屋盖自重、屋面活载和雪载)，以集中力N1的形式作用于墙顶端。由于屋架或大梁对墙体中心线有偏心距e，屋面竖向荷载还产生弯矩M=N1·e。
作用于屋面上的风载简化为集中力形式直接通过屋盖传至横墙，对纵墙不产生内力。
作用于墙面上的风荷载为均布荷载，迎风面为压力，背风面为吸力。
墙体自重作用于墙体中心线上，对等截面墙时，墙体自重不产生弯矩。
(2)内力计算

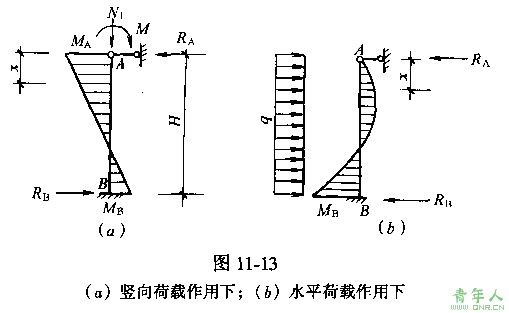

竖向荷载作用下，内力如图 11-13(a)所示。
水平荷载作用下，内力如图11—13(b)所示。
(3)截面承载力验算
取纵墙顶部和底部两个控制截面进行内力组合，考虑荷载组合系数，取最不利内力进行验算。
