4 井外土体加固工作 软土地层盾构出洞施工前的井外土体加固通常可以采用深层搅拌桩、ＳＭＷ桩或冻结法进行施工。本工程的两个始发井分别位于虹口足球场站和曲阳路站,虹口足球场站地下2.0ｍ以下分别为粉土层和粘土层,曲阳路站在地下16ｍ范围基本为砂质粉土层,这样的土层自身缺少自立性和防水性,一旦有较大的临空面时,土体就可能产生大量滑坡、坍塌、涌水和涌沙现象。综合考虑地质情况、施工场地条件、施工工期和工程造价,决定在虹口足球场站始发井外采取深层搅拌桩结合注浆加固;在曲阳路站始发井外采取ＳＭＷ桩结合旋喷加固(在距端头井4ｍ位置有二根上水管,深层搅拌桩加固范围不够)。注浆和旋喷加固的主要作用是使搅拌桩或ＳＭＷ桩与井壁外侧形成的加固盲区得已补充,使得加固区形成一个整体,避免开洞门时漏浆。本文主要介绍ＳＭＷ工法出洞加固施工。
4.1ＳＭＷ桩加固区的选定
型钢采用500×200×10×16窄翼缘型钢,搅拌桩采用700直径。型钢每孔插入一根。插入深度18ｍ。其平面布置见图2。

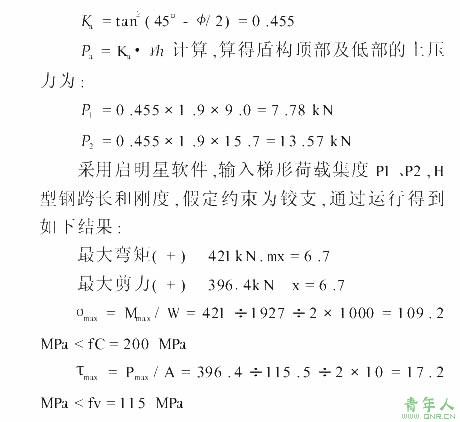

4.2加固体中型钢的强度和变形检算
型钢Ｗ=1927ｃｍ3,Ａ=115.5ｃｍ2
加固后土体按:γ=1.9ｋＮ ｍ3,=22°
上述是按照每米土体两根型钢来承受,其强满足要求。同时其变形经计算满足ＳＭＷ桩型钢的拔除要求。
4.3ＳＭＷ桩施工参数的确定
该地基加固工程采用φ650ｍｍ水泥土搅拌,搅拌体长18.6ｍ。贴近墙体边的加劲部分为Ｈ500×200×10×16型钢,以密插方式插入;共计四排水泥土搅拌桩,采用32.5级普通硅酸盐水泥,水泥掺合比15%,水灰比1.5左右,墙体抗渗系数小于10-7ｃｍ ｓ。28天无侧限抗压强度大于0.8ＭＰａ;浆液配比根据现场试验,参考配比水泥:水=1∶1.5;桩体垂直偏差不大于1 200,桩位偏差不大于20ｍｍ。
