需求:用户有多个公有IP,网络里面有几台服务器需要对外面提供服务(如:WEB/FTP/POP3/SMTP),每台服务器对应一个公有IP;
环境:此次我们选用的是网件的FVL328,另外3台服务器分别对外提供不同的服务;
那么在FVL328的设置上需要包括:
1.在NETWORK DATABSE里面要有3台服务器的相关信息;
2.在WAN里面分别定义好公有IP与3台服务器的对应关系;
3.在2定义好后,服务器的所有端口都是开放的,因此需要在Rules里面过滤掉不需要开放的端口:
1)定义服务范围;
2)定义规则

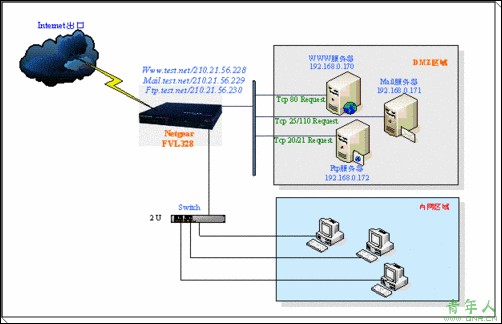

首先我们有随专线分配的三个固定IP地址:210.21.56.228、210.21.56.229、210.21.56.230,具体规划如下图:
打开浏览器,在其中的地址栏中输入http://192.168.0.1进入FVL328的管理页面,点击左边的“Basic Settings保谟冶叩摹盜nternet IP Address”中输入默认的公网IP地址:如下图。
这时候我们的VPN防火墙也只能够给内网用户提供代理上网的功能,还未能实现对公网用户提供服务的功能,例如:公司网站、邮件服务、FTP等的服务。假设公司在域名服务提供商处注册的域名为:test.net,且A记录指针指向分别为
www.test.net —>210.21.56.228
mail.test.net —>210.21.56.229
ftp.test.net —> 210.21.56.230
做完以上工作后,我们就需在FVL328防火墙中把这几个地址绑定于WAN口上,假定我们内网提供www,mail,ftp的三台服务器的地十分别是 192.168.0.170、192.168.0.171、192.168.0.172,我们只需做如下设置即可,如下图所示:
通过以上设置后,当Internet用户想访问公司服务器的时候,连接请求将会是如下流程:
Internet User —> www.test.net —>210.21.56.228 —>192.168.0.170
Internet User —> mail.test.net —>210.21.56.229 —>192.168.0.171
Internet User —> ftp.test.net —> 210.21.56.230 —>192.168.0.172
至此,我们的VPN防火墙已经实现了对外网用户多IP进行反向NAT的功能。
