3.2.2 土的抗剪强度参数选取
由于③层硬卧层顶板的阻水、滞水作用,与上覆土体②层底部一起,长期饱水软化,形成一定厚度的软弱饱水接触带。分别对②层、③层抗剪强度参数统计后取小值平均值,可能就是“接触带”的强度指标。据此计算,在硬卧层下再出现软层时(见图3-1),软件自动搜索的计算结果,滑弧将穿越硬层,深入软层,这与现场滑坡调查结果均为浅层滑坡不符。因此,硬卧层的抗剪强度指标应剔除顶板附近低值以后的再统计。这种情况下,“接触带”才是危险滑面,应有针对它的取样试验,否则可考虑以②层或③层抗剪强度参数最小值为代表。
综合分析已有抗剪强度试验指标,针对“接触带”的取样试验少,取第②层最小值作为“接触带”指标,其余土层取平均值(取值详见表3)。
表3 堤基抗滑稳定计算成果表
工况 编 号 |
土体 结构 |
分层土 抗剪强度 |
滑面或最危险滑面位置 |
最小安全系数 K |
抗剪强度取值 | |
修坡后天然岸坡 |
(1) |
③粘土 ④灰色粉质粘土 |
C=10kPa,φ=10° C=10kPa,φ=12° |
③层底部 |
0.887 |
初设 成果 |
(2) |
②粉质粘土 ③粘土 ④灰色粉质粘土 |
C=19kPa,,φ=7.2° C=53kPa,φ=13.3° C=30kPa,φ=12° |
切入河床④层 |
1.56 |
最小值 平均值 平均值 | |
(3) |
②粉质粘土 ②软弱接触带 ③粘土 ④灰色粉质粘土 |
C=19kPa,,φ=7.2° C=8.5kPaφ=11.1° C=53kPa,φ=13.3° C=30kPa,φ=12° |
沿②层 切入④层 |
2.11 1.58 |
最小值 最小值 平均值 平均值 | |
筑堤加载施工期 |
(4) |
①土堤 ②粉质粘土 ②软弱接触带 ③粘土 ④灰色粉质粘土 |
C=25kPa,φ=15° C=19kPa,,φ=7.2° C=8.5kPaφ=11.1° C=53kPa,φ=13.3° C=30kPa,φ=12° |
沿②层 切入④层 |
1.71 1.495 |
平均值 最小值 最小值 平均值 平均值 |
(5) |
①、②、③、④同上但②倾向坡外5° |
同上 |
沿②层 |
1.667 |
同上 |
3.2.3 堤外水流条件变化
由于本堤段上游段地处冲刷河段,新建堤防缩窄行洪断面,岸坡的抗冲稳定直接影响岸坡乃至堤基抗滑稳定性。若不考虑岸坡坡脚采取护岸措施,计算水位降落期岸坡整体稳定安全系数为K=1.09,说明在水位降落期的稳定性已进入临界状态, 因此,岸坡坡脚采取护岸措施是必要和合理的。
3.2.4 堤基抗滑稳定工程地质评价

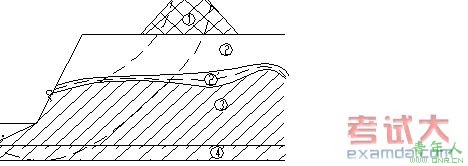

对本堤段堤基及岸坡现状稳定性进行计算分析,计算简图3-1,计算成果见表3。分析表3可知,经修坡、护岸后,无论是天然状态,还是土堤加载的情况下,堤基岸坡中上部土体稳定性较好,K≥1.71;即使遇接触带向河倾(5°)时,沿接触带抗滑安全系数K=1.67,仍处于稳定状态。在未考虑抛石护坡及抗滑齿槽作用时,堤基岸坡整体稳定性良好(最不利滑弧切入④层,K=1.56),土堤加载情况下,施工期稳定性仍较好(K=1.495)。经竣工后现场复查,除岸坡中上部(地下水出渗处)因局部潮湿而变形稍大外,堤基岸坡整体稳定性良好。
4、结论
1)对不良土体堤基,土体不利结构直接控制堤基的抗滑稳定性。不良土体堤基抗滑稳定问题评价,从查明堤基地质结构入手,深入分析土的物理力学性质,综合考虑环境因素,可以得出更为合理的评价。
2)梧州市河西堤某段岸坡滑坡形成的主要控制因素是本段特殊的岸坡土体结构。经修坡、护岸后,无论是天然状态,还是土堤加载的情况下,堤基岸坡整体稳定性良好。初步计算表明,在水位降落期的稳定性已进入临界状态,岸坡坡脚采取护岸措施是合理的。
3)前期勘察成果,理论计算结果和现场实际情况不统一。通过引用系统理论,综合考虑三大要素,校正了前期成果,得出了合理的计算结果和评价结论,并得到了实践的检验。
