例一
A公司投资建设某设备工程项目，委托H设备监理公司对关键工艺设备的设计与制造和整个项目的安装调试过程监理。经过工程招标，业主分别确定：(1)B设计公司承包该项目的工程设计；(2)C设备制造公司承包该项目关键工艺设备的设计与制造；(3)D设备安装公司承包该项目设备、管道和辅助设施的安装，并负责安装材料的采购，由E公司分包所有管道的安装；(4)F设备|考试大|安装公司承包该项目的电气、自动化系统的安装调试，并负责安装用材料、器件、仪器仪表的采购，由G公司分包仪器仪表的安装调试。
在验收过程中发现无负荷试车没有通过。经查是由于一台关键设备的制造有质量问题，A公司要求D设备安装公司负责修理并承担费用，但D设备安装公司表示不同意承担修理责任和承担费用。
[问题] 1．画图说明该项目各参|考试大|与方之间的合同关系和监理与被监理关系，并用文字分别说明属于哪种合同关系。
注：项目各参与方关系图中：用“←——→”表示合同关系
“………→，”表示监理与被监理关系
2．按直线型组织结构画出该项目设备监理机构的组织结构图，并说明该组织形式的特点。
3．指出H设备监理公司在开展协调工作中涉及哪些单位。
4．A公司要求D设备安装公司负责修理和承担费用是否正确?说明理由。设备监理工程师应如何处理该事件?

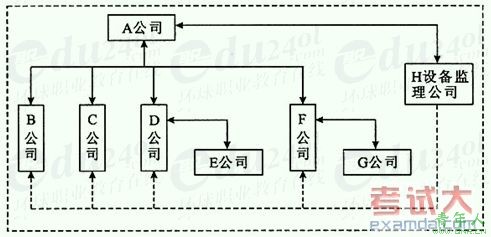

解答如下： 1．各方之间的关系如下图所示。
A与B为设计委托关系；
A与C为发包与承包关系；
A与D为发包与承包关系；
A与F为发包与承包关系；
A与H为监理委托关系；
D与E为承包与分包关系；
F与C为承包与分包关系。
H与B、C、D、F为监理与被监理关系。

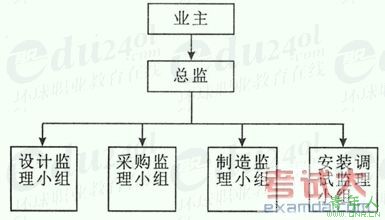

2．直线型组织结构的特点为上下关系明晰，指令单一。
3．涉及上述所有单位。
4．不正确，因为已经查实是由于一台关键设备的制造有质量问题，而关键工艺设备的制造是由C公司负责，故设备修理费用应该由C公司承担，而由哪个单位修理可以协商。
设备监理工程师应及时发文要求C公司派人到现场进行修理，直至验收合格，如果C单位不及时修理监理公司可以建议并协助业主另找一家有资质的单位进行修理，费用由C公司负担。如有损失，应及时向C公司索赔。
