2 湿式混凝土喷射机的种类及工作原理

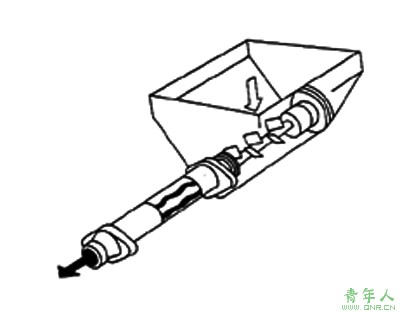

图2
这种湿喷机是以螺杆与定子套相互啮合时接角空间容积的变化来输送物料的。这种类型的有德国UELMAT公司的SB-3型湿喷朵。我国有关单位也曾进行过研制。该机型的主要缺点是生产率低，螺杆和定子套的磨损较严重，故而应用范围不大。
2.1.3 软管挤压泵式湿喷机

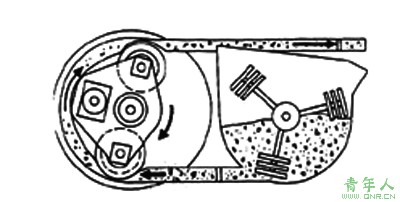

如图3所示
图3
这种湿喷机由搅拌斗，泵送软管，泵体和输料管等部件组成。泵体为圆筒形，中部之行星传动机构带动两个滚轮转动，连续挤压泵送管内的湿料，使之进入输料管压送出去。日本极东PC08-60M型CHALLENGE型混凝土喷射机即属此类型湿喷机，据报道这咱喷射机曾在国外应用较广，但从近年来国仙的引进情况来看，已很少使用，其主要问题 是挤压管寿命短。
2.2 气送式湿式混凝土喷机

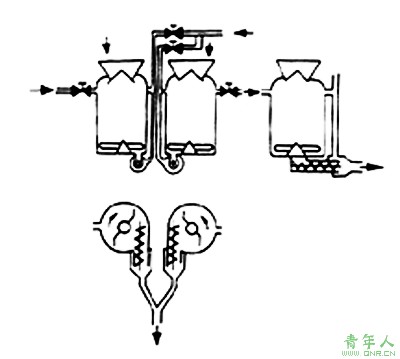

这类湿喷机是利用压缩空气将物料在软管中以“稀薄流”的形式输送至喷嘴直接喷出。如图4所示
图4
是英国COMPERNASS-208型湿喷机工作原理图。该机为并排的两个罐，一个喷射，一个备料。罐的底部各有一个横卧的螺输送器，喷射罐内通入压缩空气，湿拌和料经螺旋送进输料管，在喷嘴处，通过气环引入的压缩空气使拌和料喷射出去。这种湿喷机的缺点是向罐内加料比较麻烦，罐的清理亦不方便。

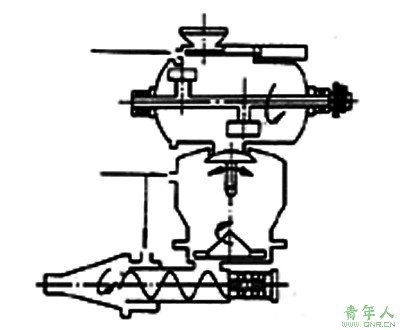

图5所示
图5
是日本德斯古马恩型湿喷机工作原理图。该湿喷朵为竖立的两个罐，上罐拌料，下罐喷射，上下罐均有密封阍门，交替开启，关闭，以实现连续喷射。下罐底部有一横卧螺旋驱动湿拌和料至料管内喷射出去。这种湿喷机的缺点 是上料高度大。比较笨重。
图6所示
图6
是瑞士阿瓦280型湿喷机工作原理图。该机为转子结构，采用液压驱动装置，负荷变量泵通过液压马达带动转子转动，转速可调，从而使喷射量可调。采用了液压式转子转动，转速事调，从而使喷射量可调。采用了液压式转子压紧机构，压紧力可调。工作时料斗中的湿拌和料落入转子料孔，经旋转180º后料孔与压缩空气进气口相通，湿拌和料遂以悬浮状态被压至出料管，经在喷嘴混合室与液体速凝剂快速充分混合后，从喷嘴高速喷出。该机的缺点是设备投资较大，维护工作量大。由于自重达到2t多，故机动性差。
