3.3.2 设计计算题
1．试计算Q235、Q275钢的抗剪强度fv。
2．工地上往往需要进行钢筋代换，其方式之一是等面积代换：钢筋级别不变，改变直径；方式之二是等强度代换；改变钢筋级别，钢筋直径可变、可不变。某钢筋混凝土结构设计钢筋为12根直径20mm的HPB235级钢筋，假设工地上仅有直径为16mm的HPB235级钢筋，问需要几根方能满足要求？如果改用HRB335级钢筋，试选择代用钢筋直径和根数。
3．如果已知边长150mm立方体抗压强度的平均值fcu=35N/mm2，试估算下列混凝土强度的平均值：（1）棱柱体试件的抗压强度；（2）构件的抗拉强度。该混凝土的弹性模量取值大致是多少？
4．经抽测某工地砖的强度为10.5MPa，混合砂浆强度为4.8MPa，试计算其砌体的抗压强度平均值。
5．毛料石砌体之石材强度等级为MU60，砂浆强度等级为M5，试计算该砌体的抗压强度平均值、标准值和设计值。
6．对10.9级M16摩擦型高强度螺栓，其预拉力P=100kN，在受拉连接中，连接所承受的静载拉力N=1200kN，且连接板件具有足够的刚度，试计算连接所需的螺栓根数。

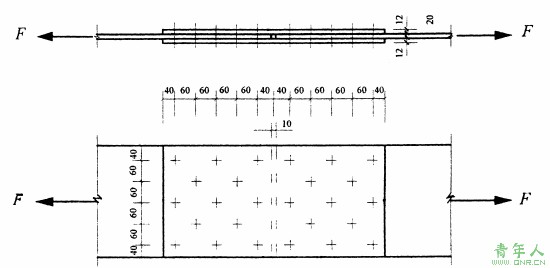

7．图示螺栓连接采用Q235钢，精制螺栓（B级）直径d=20mm，钢板也是Q235钢，求此连接能承受的Fmax。
设计计算题7图
8．两块Q235钢板厚度和宽度相同：厚10mm，宽500mm。今用E43焊条手工焊接连接，使其承受轴向拉力1000kN，试设计焊缝。
9．验算图示桁架节点焊缝“A”是否满足要求，并确定焊缝“B”的长度。钢材为Q235，焊条E43型，手工焊，Ⅱ级检验质量标准。其中N1=150kN，N2=489.4kN，N3=230kN，N4=14.1kN，N5=250kN。
设计计算题9图
