试题一（15分）
阅读以下说明，回答问题 1 至问题 4，将解答填入答题纸对应的解答栏内。
【说明】

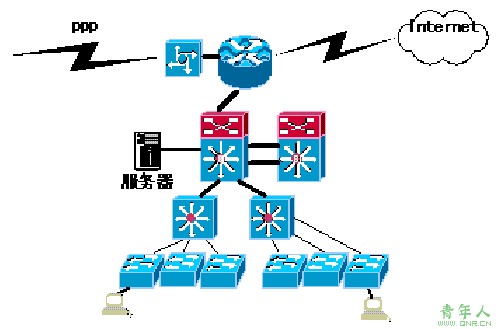

某学校计划建立校园网，拓扑结构如图 1-1 所示。该校园网分为核心、汇聚、接入三层，由交换模块、广域网接入模块、远程访问模块和服务器群四大部分构成。
图 1-1
【问题1】（5分）
在校园网设计过程中，划分了很多 VLAN，采用了 VTP 来简化管理。将（1）～（5）处空缺信息填写在答题纸对应的解答栏内。
1．VTP 信息只能在 （1） 端口上传播。
2．运行 VTP 的交换机可以工作在三种模式： （2）、（3）、（4）。
3．共享相同 VLAN 数据库的交换机构成一个 （5） 。
【问题2】（4分）
该校园网采用了异步拨号进行远程访问，异步封装协议采用了 PPP 协议。将（6）～（9）处空缺信息填写在答题纸对应的解答栏内。
1．异步拨号连接属于远程访问中的电路交换服务，远程访问中另外两种可选的服务类型是： （6） 和 （7） 。
2．PPP 提供了两种可选的身份认证方法，它们分别是 （8） 和 （9）。
【问题3】（2分）
该校园网内交换机数量较多，交换机间链路复杂，为了防止出现环路，需要在各交换机上运行 （10）。
【问题4】（4分）
该校园网在安全设计上采用分层控制方案，将整个网络分为外部网络传输控制层、内外网间访问控制层、内部网络访问控制层、操作系统及应用软件层和数据存储层，对各层的安全采取不同的技术措施。从备选答案中选择信息，将（11）～（14）处空缺信息填写 在答题纸对应的解答栏内。
|
安全技术 |
对应层次 |
|
（11） |
外部网络传输控制层 |
|
（12） |
内外网间访问控制层 |
|
（13） |
内部网络访问控制层 |
|
（14） |
数据存储层 |
（11）～（14）处备选答案：
A. IP 地址绑定 B.数据库安全扫描 C. 虚拟专用网（VPN）技术 D. 防火墙
试题二（15分）
阅读以下关于 Linux 网关安装和配置过程的说明，回答问题 1 至问题 5。
【说明】

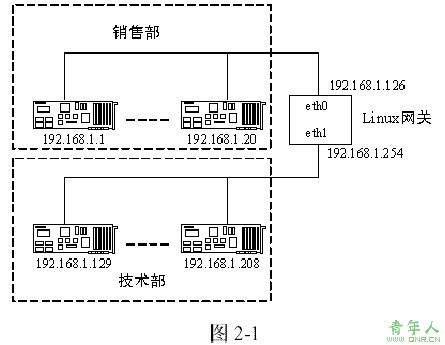

当局域网中存在大量计算机时，根据业务的不同，可以将网络分成几个相对独立的子 网。图 2-1 是某公司子网划分的示意图，整个网络被均分为销售部和技术部两个子网，子网之间通过一台安装了 Linux 操作系统的双网卡计算机连通。
【问题1】（5分）
销售部的网络号是 （1），广播地址是 （2） ；技术部的网络号是（3） ，广播地址是 （4） ；每个子网可用的 IP 地址有（5） 个。
【问题2】（3分）
Linux 网关计算机有两个网络接口（eth0 和 eth1），每个接口与对应的子网相连接。该计算机/etc/sysconfig/network 文件清单为：
NETWORKING=yes
FORWARD_IPV4=（6）
HOSTNAME=gateway.ABC.com
/etc/sysconfig/network-scripts/ifcfg-eth0 文件清单为：
DEVICE=eth0
IPADDR=192.168.1.126
NETMASK=（7）
……（以下略）
/etc/sysconfig/network-scripts/ifcfg-eth1 文件清单为：
DEVICE=eth1
IPADDR=192.168.1.254
NETMASK=（8）
……（以下略）
（6）的备选答案：A．yes B．no C．route D．gateway
【问题3】（2 分）
在网关计算机/etc/sysconfig/network-scripts/目录中有以下文件，运行某命令可以启动网络，该命令是（9） ，其命令行参数是（10） 。
| ifcfg-eth0 | ifup | ifup-sit |
| ifcfg-lo | ifup-aliases | ifup-si |
| ifdown | ifup-cipcb | ifup-wireless |
| ifdown-aliases | ifup-ippp | init.ipv6-global |
| ifdown-cipcb | ifup-ipv6 | network-functions |
| ifdown-ippp | ifup-ipx | network-functions-ipv6 |
| ifdown-ipv6 | ifup-isdn | |
| ifdown-isdn | ifup-plip | |
| ifdown-post | ifup-plusb | |
| ifdown-ppp | ifup-post | |
| ifdown-sit | ifup-ppp | |
| ifdown-sl | ifup-routes |
【问题4】（2分）
在网关计算机上使用以下路由命令创建两个默认的路由：
route add -net 192.168.1.0 255.255.255.128 （11）
route add -net 192.168.1.128 255.255.255.128 （12）
【问题5】（3分）
设置技术部和销售部的主机网络参数后，如果两个子网间的主机不能通信，用（13）
命令来测试数据包是否能够到达网关计算机。如果数据包可以达到网关但是不能转发到目 标计算机上，则需要用命令 cat /proc/sys/net/ipv4/ip_forward 来确认网关计算机的内核是否 支持 IP 转发。如果不支持，该命令输出（14） 。
（13）和（14）备选答案如下：
（13）A．traceroute B．tracert C．nslookup D．route
（14）A．1 B．0 C．yes D．no
试题三（15分）
阅读以下说明，回答问题 1 至问题 5，将解答填入答题纸对应的解答栏内。
【说明】
通过 SNMP 可以获得网络中各种设备的状态信息，还能对网络设备进行控制。在 Windows Server 2003 中可以采用 IPSec 来保护 SNMP 通信，配置管理站的操作步骤为：先创建筛选器，对输入的分组进行筛选，然后创建 IPSec 策略。
【问题1】（7分）

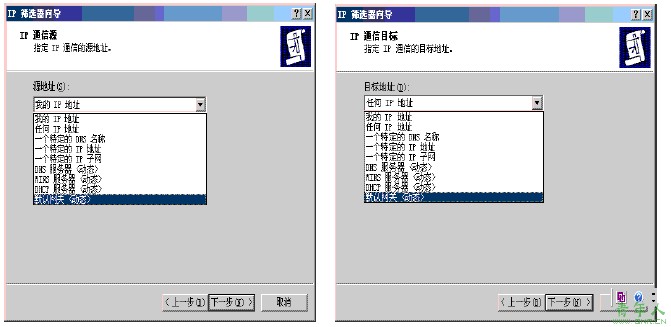

在“管理工具”中运行“管理 IP 筛选器列表”，创建一个名为“SNMP 消息”的筛选 器。在如图 3-1 所示的“IP 筛选器向导”中指定 IP 通信的源地址，下拉框中应选择 （1） ； 在如图 3-2 中指定 IP 通信的目标地址，下拉框中应选择 （2） 。
图 3-1 图 3-2

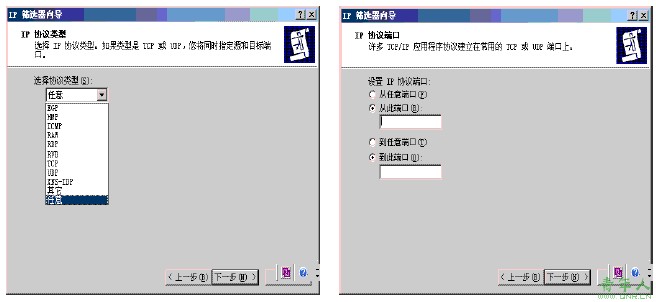

在图 3-3 所示的“选择协议类型”下拉框中应选择 （3） 。
图 3-3 图 3-4
对 SNMP 协议，在图 3-4 中设置“从此端口”项的值为（4），“到此端口”项的值为 （5）；对 SNMP TRAP 协议，在图 3-4 中设置“从此端口”项的值为 （6），“到此端口”项的值为 （7）。
