试题一(15分)
阅读下列说明了和图,回答问题1至问题3,将解答填入答题纸的对应栏内。
[说明]
某公司的主要业务是出租图书和唱碟。由于业务需求,该公司委托软件开发公司A开发一套信息管理系统。该系统将记录所有的图书信息、唱碟信息、用户信息、用户租借信息等。A公司决定采用面向对象的分析和设计方法开发此系统。图1-1所示为某类图书或唱碟被借阅时应记录的信息,图1-2 描述了系统定义的两个类Book 和CD,分别表示图书和唱碟的信息。
[图1-1]
图书/唱碟_________________________ | ||||||||||||||||||
|
[图1-2]
[问题1](3分)
经过进一步分析,设计人员决定定义一个类 Items_on_loan ,以表示类Book 和CD的共有属性和方法。请采用图1-2中属性和方法的名称给出类 Items_on_loan 应该具有的属性和方法。(注意:不同名称的属性和方法表示不同的含义,如CD中的composer 与Book中的author 无任何关系)
[问题2](6分)
为了记录每种图书或唱碟的历史记录,引入类CirculationHistory ,类中存储的信息是图1-1 中所表示的内容。请采用UML表示法将下列四个类间的关系表示出来。
|
| ||
|
|
[问题3](6分)
现需了解十大最畅销(借出次数最多)图书或唱碟。为此引入TemPopulate 类以存储所有十大畅销图书或CD的名称及其被借出的次数。下列顺序图描述了某类图书或唱碟被借出后成为十大畅销图书或唱碟时对象间的消息交互。系统在一次运行过程中,应有___(1)___个TenPopulate 实例对象最合适,一个TenPopulate 类实例对象最多需要和____(2)____ 个Items_on_loan 实例对象交互。
试题二(共15分)
阅读下列说明和图,回答问题1至问题3,将解答填入答题纸的对应栏内。[说明]

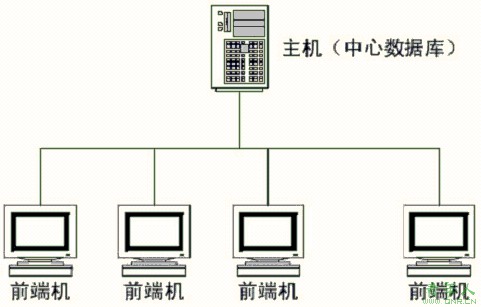

某企业决定开发一个企业仓储管理系统,由李工承担系统的设计工作。该系统的网络连接如图2-1 所示。[图2-1]
该企业有多个仓库,图2-1 所示的中心数据库存储了各个仓库中每种货物的库存信息。每个仓
库配备一台前端机,进出货物均由前端机辅助实现。管理员每天上班时,通过前端机从中心数据库的库存表中读取本仓库各种货物的库存数,每个仓库的当日业务数据也都暂存在前端机,当天业务结束后,再将前端机中存储的数据传输到主机进行存储与汇总。
每个仓库可以存放多种货物,但同一种货物不能存放在不同的仓库中。每个仓库有多个管理员,但每个管理员只管理一个仓库。货物出库/入库时,由仓库管理员将货物的条码通过阅读器输入前端机中,货物数量的默认值为1,可以由管理员修改。前端机根据输入的货物信息,打印"出库/入库"清单。出库/入库单中同一种货物最多只出现一次,每份出库/入库单由流水号唯一标识。图2-2是一个出库单的实例。
[图2-2]
流水号:200408080001300101 时间:2005-10-01 13:22
管理员: 出库/入库:出库 |
该系统处理业务的过程如下:
1.初始化:前端机根据仓库号从货物表中读取本仓库中每种货物的货物编码、库存量、货物名称和单价。
2.登记出库/入库信息:由前端机存储每一笔"出库/入库"记录。
3.汇总:在每个工作日结束前汇总当日各种货物的"出库/入库"量至日汇总表;
4.更新库存表:根据当日的汇总信息更新货物的库存。
李工经过分析,设计出如图2-3所示的关系模式。
[图2-3]
出入库单(流水号,出入库标志,管理员号,时间)
出入库记录(货物编码,数据,流水号)
日汇总表(日期,货物编码,数量,出入库标志)
仓库(仓库号,仓库名,仓库电话)
管理员(管理号,姓名,仓库号)
货物(__________(a)__________)
注:时间格式为:年-月-日时:分:日期格式为:年-月-日。
实体联系图的表示方法如图2-4所示,其中方框表示实体,菱形表示联系,联系的类型在实体
与联系的边上标出。图2-5 为与该系统对应的实体联系图。
[图2-4]
[图2-5]
[问题1](3分)
根据题意,补充图2-3 中(a) 处的空缺,即货物关系模式的属性。
[问题2](6分)
根据题意,补充图2-5 中缺失的联系和联系的类型,使其成为完善的实体联系图。其中,联系名分别取名为联系1,联系2,联系3,…。
[问题3](6分)
写出每种关系模式的主键,将其填写在答题纸的对应栏内。
