下午试卷Ⅰ
|
试题一是必答题 |
试题一(25分)
阅读下列系统需求陈述，回答问题1、问题2、问题3和问题4.
某银行准备开发一个网上信用卡管理系统CCMS，该系统的基本功能为：
(1)信用卡申请。非信用卡客户填写信用卡申请表，说明所要申请的信用卡类型及申请者的基本信息，提交CCMS登录。如果信用卡申请被银行接受，客户会收到银行的确认函，并告知用户信用卡的有效期及信贷限额；否则银行会发送一封拒绝函给该客户。
客户收到确认函后，需再次登录CCMS，用信用卡号和密码激活该信用卡。激活操作结束后，CCMS将激活通知发送给客户，告知客户其信用卡是否被成功地激活。
(2)月报表生成。在每个月第一天的零点，CCMS为每个信用卡客户创建一份月报表，对该客户上月的信用卡交易情况及交易额进行统计。信用卡客户可以登录CCMS查看月报表，也可以要求CCMS提供打印出的月报表。
(3)信用卡客户信息管理。信用卡客户的个人信息可以在CCMS中进行在线的管理。每个信用卡客户可以在线查询其个人信息。
(4)信用卡交易记录。信用卡客户使用信息卡进行的每一笔交易都会记录在CCMS中。
(5)交易信息查询。信用卡客户可以登录CCMS查询并核实其信用卡交易记录及交易额。
在系统的需求分析阶段，使用用例对系统需求建模。表1-1和表1-2给出了其中两个用例的概要描述。
表1-1 用例“非信用卡客户申请信用卡”的描述
| 用例名称：非信用卡客户申请信用卡 | |||
| 触发器：___(1)___ | |||
|
主要输入 |
主要输出 | ||
| 输入信息 | 角色(Actor) | 输出信息 | 角色(Actor) |
| ___(2)___ | ___(3)___ | ___(4)___ | ___(5)___ |
| ___(6)___ | ___(7)___ | ||
表1-2 用例“激活信用卡”的描述
| 用例名称：激活信用卡 | |||
| 触发器：___(8)___ | |||
|
主要输入 |
主要输出 | ||
| 输入信息 | 角色(Actor) | 输出信息 | 角色(Actor) |
| 激活信用卡申请 | 信用卡客户 | ___(9)___ | ___(10)___ |
|
信用卡客户信息 |
客户信息库 |
修改后的信用卡信息 | 信用卡信息库 |
|
信用卡信息 |
信用卡信息库 |
||
[问题1](10分)
将表1-1和表1-2中的(1)～(10)填充完整。
[问题2](4分)
除了表1-1和表1-2给出的用例外，从上述系统陈述中还可以获取哪些由信用卡客户发起的用例?，(给出用例名称即可)
[问题3](7分)
用400宇以内文字，简要说明用例获取的基本步骤。
[问题4](4分)
用例除了使用表1-1和表1-2所示的形式描述外，还可以使用UML的用例图来表示。分别用100字以内文字，解释UML用例图中扩展用例和抽象用例的内涵。
| 从下列的4道试题(试题二至试题五)中任选2道解答。如果解答的试题数超过2道，则题号小的2道解答有效。 |
试题二(25分)
阅读以下关于工作流系统性能分析的叙述，回答问题1、问题2和问题3.
某企业正在创建一个工作流管理系统，目前正处于过程定义阶段，即创建工作流模型阶段。对于这些工作流模型，除了要考虑工作流的正确性外，工作流的性能也是十分重要的。工作流性能主要反映工作流定量方面的特性，例如，任务的完成时间、单位时间内处理的任务数量、资源的利用率以及在预定韵标准时间内完成任务的百分比等等。

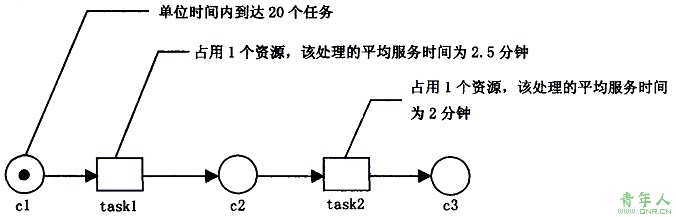

图2-1所示的是一个简单的工作流模型{其中单位时间为1小时)，它表示这样一个执行过程：每小时将会有20个任务达到c1，这20个任务首先经过处理taskl，再经过处理task2，最终将结果传递到c3。处理taskl和处理task2相互独立。
图2-1
假设性能评价模型符合M/M/1排队模型，在计算性能指标的过程中可以使用下列公式进行计算：
，其中ρ表示资源利用率，λ表示单位时间内到达的任务数，μ表示该资源单位时间内能够完成的任务数。
[问题1］(10分)
计算图2-1所示的工作流模型的下列性能指标：
(1)每个资源的利用率p；
(2)每个处理中的平均任务数L；
(3)平均系统时间S：
(4)每个处理的平均等待时间B/。
[问题2](9分)
图2-1所给出的工作流模型的性能并不是最好的。实际上，对于工作流系统而言，同样的工作、同样的资源，采用不同的工作流设计，任务的平均等待时间也不尽相同。
若要在不改变资源利用率、任务的到达速率和平均处理时间(S-W)的情况下，降低平均完成时间。在设计工作中应遵循哪三个基本原则？用150字以内文字说明。
[问题3](6分)
针对以上三个设计原则，选择其中的一种原则对图2-1所示的工作流模型进行修正。给出修正后工作流模型（画图说明）。
试题三(25分)
阅读下列关于软件开发方法的讨论，回答问题1、问题2和问题3。
张工和李工分别是莱公司信息系统项目组和系统开发组的负责人。下面是张工与李工讨论信息系统项目组承接的新项目时的对话。
张工：我们这次承接的新系统很具有挑战性，在开发过程中不仅要使用一种新的数据库管理系统，用户所给的开发时间也比较短。我担心使用传统的SDLC(软件开发生存周期)方法可能无法按期完成系统开发任务。
李工：这个项目有什么特点吗?
张工：我不知道用户是否确切地明白他们想要一个怎样的新系统。他们提出了许多要求，但是我不敢确定他们是否真正理解这个新系统的功能。而且，这个系统可能会相当复杂，因为它要与多个已有的系统进行交互。
李工：我希望我们有更多使用RAD(RapidApplicationDevelopment，快速应用开发)方法的经验。目前你所面临的状况可能比较适合使用这种方法。
张工：我同意。但是这个项目的时限不允许我们去学习运用RAD方法的工具以及即将要使用的新的RDBMS(关系数据库管理系统)。
[问题1](8分)
用100字以内文字，分析使张工放弃采用传统的SDLC方法的原因。
[问题2](9分)
用200字以内文字，说明RAD方法的基本思想。
[问题3](8分)
如果张工采用RAD方法开发该项目，应如何解决对RAD工具不熟悉以及使用新数据库管理系统的问题?用150字以内文字说明。
试题四(25分)
阅读下列关于系统运行的叙述，回答问题1、问题2、问题3和问题4.

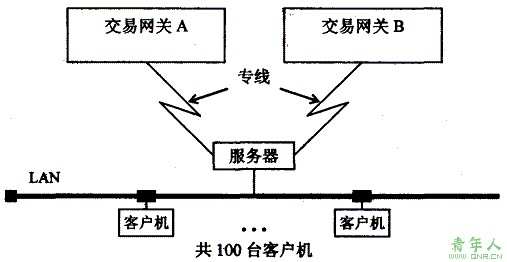

A公司准备建立一个合同管理和查询系统。该系统由1台服务器和100台客户机构成，服务器和客户机之间通过局域网进行通信，服务器逋过专线联接到两个交易网关A和B。系统构成如图4-1所示。
图4—1 A公司的合同管理和查询系统
服务器是对称多处理器系统，操作系统使用虚拟存储。操作系统需要60MB的主存(假设与CPU韵数量无关)。
表4-1 服务器完成的4种任务的描述
| 任务名称 | 任务描述 | 占用的服务器主存 | CPU处理时间 | 数据量 | 数据传输时间 |
| 接收任务 | 服务器每隔10秒从交易网关A和B接收最新的交易数据 | 5MB | 200ms | ||
| 应用任务1 | 将来自交易网关A的交易数据传送给客户机 | 6MB | 300ms | 交易数据由2000个记录构成，每个记录64B | 10s |
| 应用任务2 | 将来自交易网关B的交易数据传送给客户机 | 6MB | 200ms | 交易数据由1000个记录构成，每个记录64B | 10s |
| 应用任务3 | 处理来自客户机的合同数据 | 10MB | 忽略 | 合同包含的数据为3600B | 30s |
系统需要处理4种类型的操作：从交易网关接收数据，完成应用1到应用3的操作。
服务器直接从交易网关接收数据(这个操作被称为接收任务)。应用1到应用3需要客户机与服务器协作完成.应用1、应用，2和应用3中由服务器执行的部分分别称为应用任务1、应用任务2和应用任务3(见表4-1).对于接收任务，即便是在峰值时间，也必须在10S内完成，否则数据会丢失。
系统中的100台客户机的配置完全相同。一台客户机一次只能处理一个应用，不能同时处理多个应用。一个应用完成之后，才能处理下一个。
服务器根据客户机选择的应用创建不同的应用任务。当客户机上的处理完成后，相应的应用任务也完成了。服务器启动时，分别为每个交易网关创建一个接收任务。
在峰值时间，处理应用1的客户机有50台，处理应用2的客户机有30台，处理应用3的客户机有20台。
由于该系统使用虚拟存储，因此没有必要全部从主存中为操作系统和每个任务申请存储空间。但是，如果系统从主存中分配给操作系统的存储空间不到其所需的8096，分配给应用任务的存储空间不到其所需的50%，分配给接收任务的存储空间不到其所需的80％，系统性能会下降到不能接受的程度。
[问题1］(6分)
要保证在峰值时间应用任务的处理速度仍可接受，服务器所需的最小主存是多少?(单位：MB)
[问题2](6分)
在峰值时间，使用单独的CPU'无法保证在规定的时间内完成各种应用。为了解决这个问题，需要增加CPU的数量。计算在这种情况下，服务器上安装的CPU的最小数量。(注：处理速度与CPU的数量成正比)
[问题3](6分)
如果在服务器和客户机之间采用TCP/IP协议通信，在峰值时间，局域网上传输的数据的最小流量是多少?
[问题4](7分)
在该系统中是否适合采用UDP作为服务器与客户机的通信协议?、用150字以内文字，说明原因(可针对不同应用进行讨论)。
试题五(25分)
阅读下列关于成本/效益分析的描述，回答问题1、问题2和问题3.
某企业准备开发一个信息管理系统，其生存周期为5年。该系统的预计开发成本、预计的年运行/维护成本，以及预计的收益如表5-1所示(其中带括号的数据表示负值)。
表5-1 某企业信息管理系统成本檄益分析
| 第0年 | 第1年 | 第2年 | 第3年 | 第4年 | 第5年 | |
| 开发成本 | (￥300,000) | |||||
| 运行/维护成本 | (￥15,000) | (￥16,000) | (￥17,000) | (￥18,000) | (￥19,000) | |
| 折现系数 | 1.000 | 0.893 | 0.797 | 0.712 | 0.636 | 0.567 |
| 成本的现值 | (￥300,000) | ￥13,395 | ￥12,752 | ￥12,104 | ￥11,448 | ￥10,773 |
| 累计的成本现值 | ￥300,000 | |||||
| 收益 | ￥150,000 | ￥170,000 | ￥190,000 | ￥210,000 | ￥230,000 | |
| 折现系数 | 1.000 | 0.893 | 0.797 | 0.712 | 0.636 | 0.567 |
| 收益的现值 | ￥0 | ￥133,950 | ￥135,490 | ￥135,280 | ￥133,560 | ￥130,410 |
| 累计的收益现值 | ￥0 | |||||
| 累计的成本现值+ 收益现值 | (￥300,000) |
[问题1］(12分)
(1)目前许多管理人员将投资的净现值作为首选的成本效益分析。用100字以内文字，说明什么是净现值?
(2)根据表5-1给出的数据，第5年的累计的成本现值+收益现值是多少?利用净现值技术分析该项目是否具有经济可行性?并解释原因。
[问题2](5分)
投资回收分析技术用于确定投资是否可以收回以及什么时候收回。在自然增长的收益超过自然增长和持续付出的成本之前的那一段时间被称为投资回收期。根据表5-1给出的数据，该项目的投资回收期是_______年(从A、B、C、D四个选项中选择一个)。
A.1-2 B.2-3 C.3-4 D.4-5
[问题3](8分)
一个项目的投资回报率ROI(Returnoflnvestment)是度量企业从一项投资中获得的回报总量与投资总量之间关系的百分率。根据表5-1给出的数据，计算该项目的全生存期的投资回报率(1ifetimeR01)和年平均投资回报率(annualR01)。
从下列的4道试题(试题一至试题四)中任选1道解答。请在答卷上用“○”圈住选答的试题编号。若用“○”圈住的试题编号超过1道，则按题号最小的1道评分。
