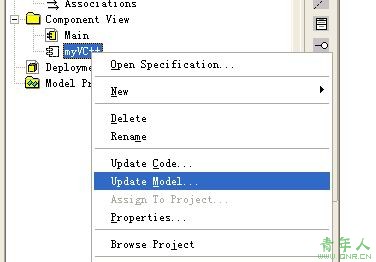

选中设置好的component,点击右键,Update Model…,将会弹出确认对话框,选中需要转换的class,点击finish就可以了。
三.如何用Rational Rose进行数据库结构分析
利用Rational Rose可以进行关系数据库的数据模型设计并导出DDL语言脚本,相反还可以导入已有的DDL脚本生成数据模型以及连接SQLServer, DB2, Oracle等数据库并导入数据库的schema生成数据模型。
下面以SQL Server为例说明一下逆向转换工程的步骤。

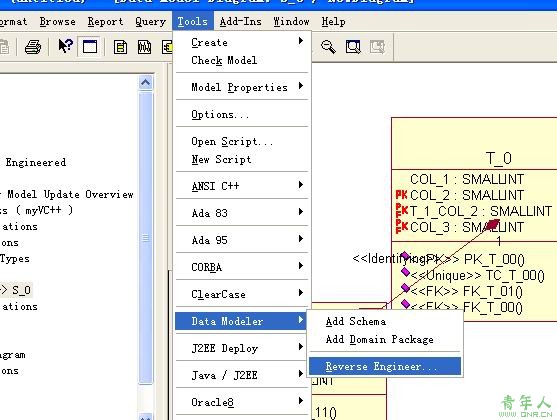

a) 首先,选择Tools->Data Modeler-> Reverse Engineer

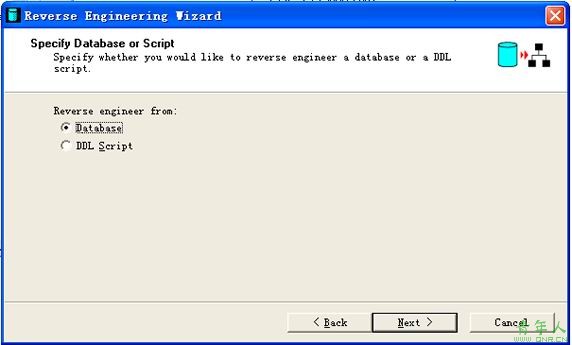

b) 在进行逆向工程转换的过程中可以选择是从数据库还是DDL脚本进行转换,如果是DDL脚本转换,就直接给定DDL脚本文件位置就可以了。本例子给出的是连接SQLServer数据库将schema导入生成数据模型的过程,所以选中Database,进入下一步。
