1、thunderstorm：
问题：
1、题一是否要理解为固定铰支座？
2、题三对C点计算，C点受3个力，500N的外力向右，一定要有一个水平分力向左才能平衡，所以S1应该是左上方向的力，所以是拉力为正值，为什么是负值呢？题六、题七也是正负问题没弄清楚，请一并说明。

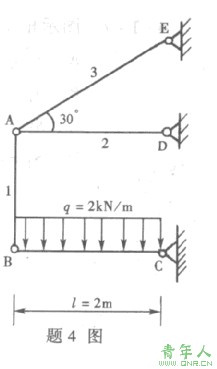

3、题四的图与题三完全相同，请更换题四的原图。
4、题五上弦杆是指哪根啊？
5、题十三如何求出A点的支座反力？
老师：您好！
1、题一是否要理解为固定铰支座？
题一为铰链支座。只限制水平位移和竖向位移，不能限制物体绕销钉的转动。
2、题三对C点计算，C点受3个力，500N的外力向右，一定要有一个水平分力向左才能平衡，所以S1应该是左上方向的力，所以是拉力为正值，为什么是负值呢？题六、题七也是正负问题没弄清楚，请一并说明。
应用节点法，C点受三个力，水平力，杆1，2的反力。杆1的反力向左上方，为压力才能向左上方。如果为拉力，他对节点的力应该是右下方。为压力才能平衡，所以为负。题六用截面法，截开1.2.3杆后，取上半段求解可得。道理跟3题一样。
3、题四的图与题三完全相同，请更换题四的原图。
4、题五上弦杆是指哪根啊？
上弦杆指的是除支座外的框架中最上面的杆。
5、题十三如何求出A点的支座反力？
三个支座反力，因为无水平力，所以A点水平力为零。利用其他力对B点取距为零得出A点反力。
2、y_arong：
问题：请教：
1。课堂练习中，第5题图示，左上角的支座属于那种类型？
2。第15题中，3、4杆如何判断零杆？
老师：您好！
1。课堂练习中，第5题图示，左上角的支座属于那种类型？
左上角的支座属于铰链支座，只能限制物体在垂直于销钉轴线的平面内任意方向的运动，而不能限制物体绕销钉的转动。
2。第15题中，3、4杆如何判断零杆？
三杆节点上无荷载作用时，如果其中两杆在一直线上，则另一杆必为零杆。
所以５，６，１组成的三杆中１杆为零杆，１０，１１，２组成的三杆中２杆为零杆。３，１１，和右下支座的三杆中１杆为零杆，７，８，４三杆中４为零杆。４为零杆后得出５为零杆，然后６为零杆。
